سیستم سرمایش ماشین وندینگ چگونه کار می‌کند؟
وقتی یک ماشین فروش خودکار قرار است نوشیدنی سرد، مواد غذایی یا محصولات حساس به دما را عرضه کند، دیگر مکانیزم تحویل محصول به‌تنهایی کافی نیست. داخل دستگاه باید یک سیستم سرمایش نیز وجود داشته باشد که بتواند دمای محفظه را در محدوده موردنیاز نگه دارد.
سیستم سرمایش وندینگ از نظر اصول عملکرد تفاوت زیادی با یک یخچال یا سردخانه کوچک ندارد، اما باید در فضای محدود، با باز و بسته شدن مکرر درب، بار حرارتی متغیر و فعالیت مداوم دستگاه کار کند.
در یک سیستم متداول، اجزایی مانند کمپرسور، کندانسور، اواپراتور، شیر انبساط یا لوله مویین، فن‌ها، مبرد و سنسور دما با یکدیگر چرخه سرمایش را تشکیل می‌دهند.
در این مقاله بررسی می‌کنیم که سیستم سرمایش ماشین وندینگ چگونه کار می‌کند و هر یک از این قطعات چه نقشی دارند.
چرا بعضی وندینگ‌ها به سیستم سرمایش نیاز دارند؟
همه ماشین‌های فروش خودکار الزاماً سردکننده نیستند.
اگر محصولاتی مانند:
- چیپس
- شکلات
- بیسکویت
- تنقلات خشک
- محصولات بسته‌بندی‌شده غیرحساس
در دستگاه قرار بگیرند، ممکن است نیازی به سرمایش نداشته باشند.
اما برای محصولاتی مانند:
- نوشیدنی‌های سرد
- برخی مواد غذایی
- محصولات تازه
- غذاهای آماده
- محصولات حساس به دما
کنترل دما اهمیت بسیار بیشتری پیدا می‌کند.
به همین دلیل در صنعت وندینگ، ماشین‌های سردکننده به‌عنوان یک گروه مهم از تجهیزات شناخته می‌شوند و استانداردهای جداگانه‌ای برای طراحی و ساخت ماشین‌های فروش مواد غذایی و نوشیدنی وجود دارد.

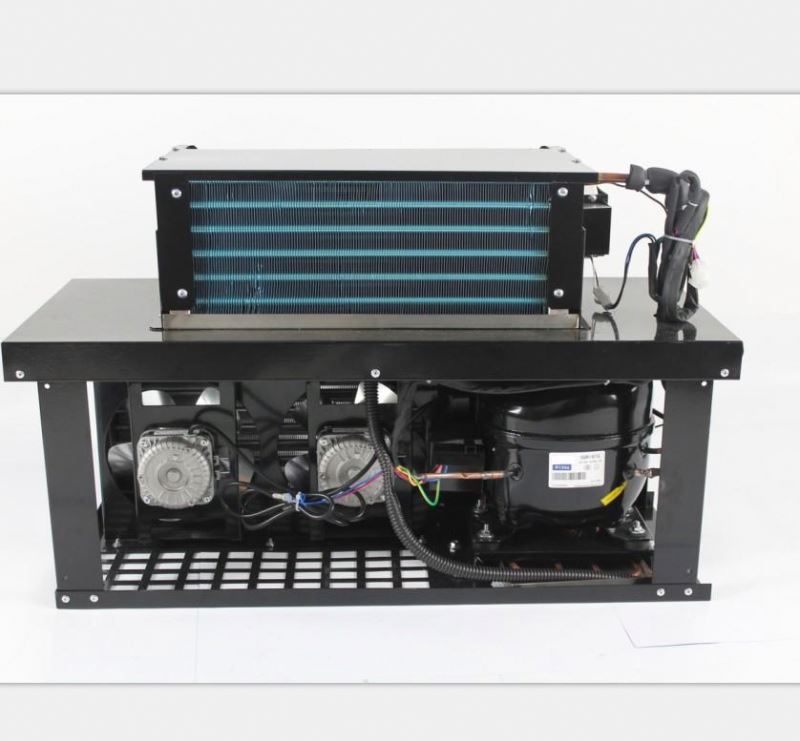

سیستم سرمایش وندینگ از چه اجزایی تشکیل شده است؟
یک سیستم سرمایش تراکمی متداول معمولاً شامل این بخش‌هاست:
- کمپرسور
- کندانسور
- شیر انبساط یا لوله مویین
- اواپراتور
- مبرد
- فن کندانسور
- فن اواپراتور
- سنسور دما
- کنترلر
- عایق حرارتی
این قطعات یک چرخه بسته را تشکیل می‌دهند که در آن مبرد به‌صورت مداوم بین بخش‌های مختلف حرکت می‌کند.

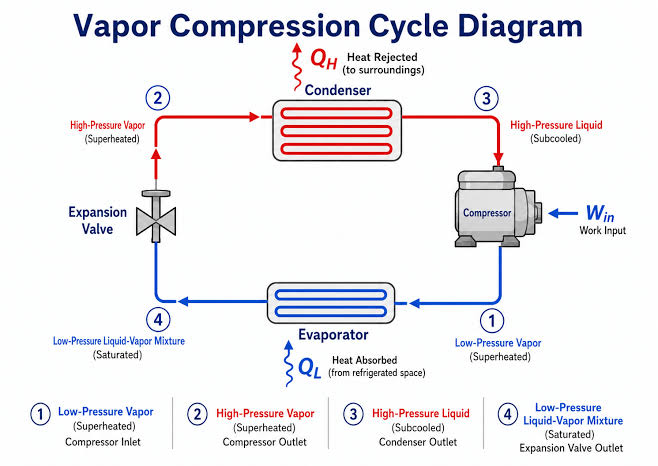

چرخه سرمایش چگونه کار می‌کند؟
برای درک عملکرد سیستم، بهتر است مسیر حرکت مبرد را دنبال کنیم.
به‌صورت ساده:
کمپرسور → کندانسور → وسیله انبساط → اواپراتور → کمپرسور
در هر قسمت، وضعیت فشار، دما و حالت مبرد تغییر می‌کند.
کمپرسور مبرد را متراکم می‌کند و آن را با فشار بالاتر به سمت کندانسور می‌فرستد.
در کندانسور، گرمای مبرد به محیط منتقل می‌شود.
سپس مبرد از وسیله انبساط عبور می‌کند و فشار آن کاهش پیدا می‌کند.
در اواپراتور، مبرد گرما را از فضای داخلی دستگاه جذب می‌کند.
در نهایت مبرد دوباره به کمپرسور بازمی‌گردد و چرخه تکرار می‌شود.
کمپرسور چه کاری انجام می‌دهد؟
کمپرسور را می‌توان قلب سیستم سرمایش دانست.
وظیفه اصلی آن این است که مبرد را از سمت کم‌فشار مدار دریافت کرده و پس از فشرده‌سازی به سمت بخش پرفشار مدار بفرستد.
این فرآیند باعث افزایش فشار و دمای مبرد می‌شود.
پس از کمپرسور، مبرد داغ و پرفشار وارد کندانسور می‌شود.
کمپرسورهای مورد استفاده در تجهیزات سرمایشی می‌توانند انواع مختلفی داشته باشند و انتخاب آن‌ها به ظرفیت سرمایش، مبرد، شرایط کاری و محدودیت‌های طراحی بستگی دارد.
در تجهیزات وندینگ نیز انتخاب کمپرسور یکی از عوامل مهم در مصرف انرژی و عملکرد سیستم است. NAMA در بررسی‌های فنی مربوط به تجهیزات سرمایشی وندینگ، گزینه‌هایی مانند کمپرسورهای رفت‌وبرگشتی با راندمان بالاتر و کمپرسورهای دورمتغیر را نیز به‌عنوان گزینه‌های طراحی مورد بررسی قرار داده است.
کندانسور چه کاری انجام می‌دهد؟
کندانسور معمولاً در بخش گرم سیستم قرار دارد.
مبردی که از کمپرسور خارج می‌شود، داغ و پرفشار است.
این مبرد وارد کندانسور می‌شود و گرمای خود را به محیط اطراف منتقل می‌کند.
با دفع گرما، مبرد به سمت حالت مایع حرکت می‌کند.
به همین دلیل اگر پشت یا اطراف یک دستگاه سردکننده را لمس کنید، ممکن است متوجه شوید که بخشی از آن نسبتاً گرم است.
در واقع سیستم سرمایش برای سرد کردن داخل دستگاه، باید گرمای آن را به محیط بیرون منتقل کند.
چرا فن کندانسور مهم است؟
انتقال گرما از کندانسور به هوای محیط به شرایط اطراف آن وابسته است.
اگر جریان هوا کافی نباشد، دفع گرما دشوارتر می‌شود.
به همین دلیل بسیاری از سیستم‌های سرمایشی از فن برای عبور دادن هوا از روی کندانسور استفاده می‌کنند.
فن کندانسور باید بتواند جریان هوای مناسب ایجاد کند و در عین حال مصرف انرژی و نویز آن نیز در طراحی مورد توجه قرار می‌گیرد.
در بررسی‌های فنی NAMA برای تجهیزات سرمایشی، حتی نوع موتور فن کندانسور نیز به‌عنوان یکی از گزینه‌های مؤثر در طراحی و بهره‌وری انرژی مورد توجه قرار گرفته است.
اواپراتور کجای سیستم قرار دارد؟
اواپراتور در بخش سرد مدار قرار دارد.
این قطعه معمولاً در داخل یا در ارتباط مستقیم با فضای سرد دستگاه قرار می‌گیرد.
مبرد پس از عبور از بخش انبساط وارد اواپراتور می‌شود.
در این نقطه، مبرد می‌تواند گرمای محیط داخلی را جذب کند.
در نتیجه هوای اطراف اواپراتور سرد می‌شود.
اگر فن داخلی نیز وجود داشته باشد، هوا روی اواپراتور عبور کرده و سپس در فضای دستگاه گردش می‌کند.

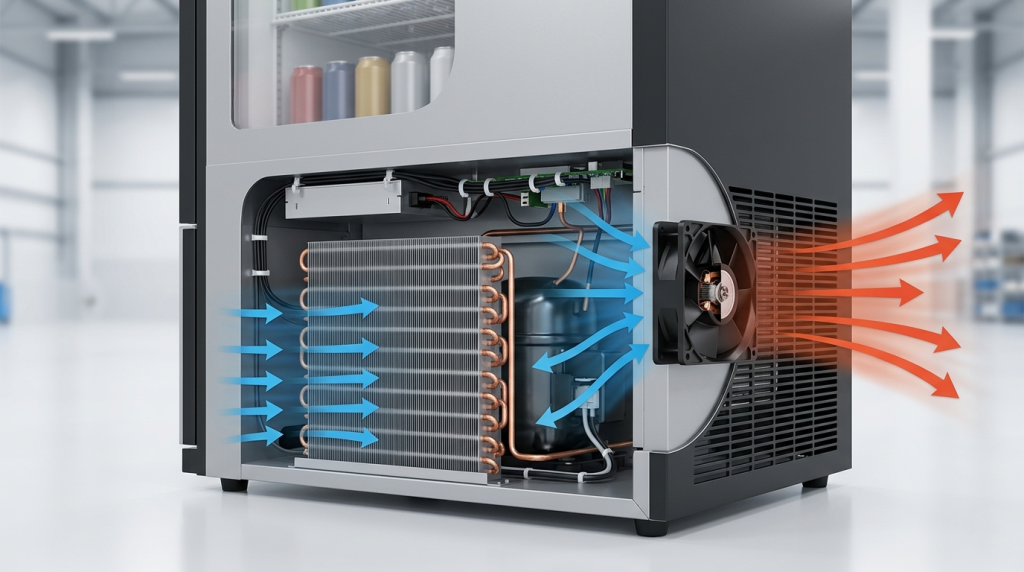

فن اواپراتور چه نقشی دارد؟
فرض کنید اواپراتور در یک قسمت از دستگاه قرار دارد.
اگر هیچ گردش هوایی وجود نداشته باشد، سرمای ایجادشده بیشتر در اطراف خود اواپراتور باقی می‌ماند.
فن داخلی کمک می‌کند هوا در محفظه حرکت کند.
به‌صورت ساده:
هوای گرم‌تر → اواپراتور → هوای سردتر → فضای داخلی دستگاه
این گردش هوا باعث یکنواخت‌تر شدن دمای محفظه می‌شود.
البته طراحی مسیر هوا اهمیت زیادی دارد؛ زیرا اگر گردش هوا به‌درستی انجام نشود، ممکن است بعضی قسمت‌های دستگاه سردتر و بعضی قسمت‌ها گرم‌تر باشند.
لوله مویین یا Capillary Tube چیست؟
برای کاهش فشار مبرد قبل از ورود به اواپراتور، باید یک وسیله انبساط در مدار وجود داشته باشد.
در سیستم‌های کوچک و ساده، یکی از روش‌های رایج استفاده از لوله مویین یا Capillary Tube است.
لوله مویین یک لوله باریک و بلند است که افت فشار موردنیاز را در مدار ایجاد می‌کند.
در سیستم‌های دیگر ممکن است به جای آن از شیر انبساط استفاده شود.
انتخاب بین این روش‌ها به نوع سیستم و شرایط طراحی بستگی دارد.
مبرد چیست؟
مبرد یا Refrigerant ماده‌ای است که در چرخه سرمایش، گرما را از یک بخش گرفته و در بخش دیگری دفع می‌کند.
مبرد در طول چرخه بین فشارها و دماهای مختلف حرکت می‌کند و تغییرات حالت آن بخشی از فرآیند انتقال گرما را تشکیل می‌دهد.
انتخاب مبرد فقط مسئله ظرفیت سرمایش نیست.
مواردی مانند:
- ایمنی
- اثرات زیست‌محیطی
- فشار کاری
- سازگاری با کمپرسور
- مقررات
- طراحی مدار
نیز اهمیت دارند.
برای مثال، NAMA در سال‌های اخیر درباره استفاده از مبردهای با اثرات زیست‌محیطی کمتر در تجهیزات سرمایشی وندینگ و تغییرات استانداردهای مرتبط با آن‌ها فعالیت داشته است. یکی از نمونه‌های مطرح‌شده در این زمینه R-290 یا پروپان است.
سنسور دما چگونه سیستم را کنترل می‌کند؟
اگر سیستم سرمایش بدون کنترل کار کند، کمپرسور ممکن است بدون نیاز روشن بماند.
به همین دلیل معمولاً یک سنسور دما وضعیت حرارتی داخل دستگاه را اندازه‌گیری می‌کند.
کنترلر این مقدار را با دمای هدف مقایسه می‌کند.
برای مثال:
دمای محفظه افزایش می‌یابد
↓
سنسور دما اندازه‌گیری می‌کند
↓
کنترلر افزایش دما را تشخیص می‌دهد
↓
سیستم سرمایش فعال می‌شود
↓
دمای محفظه کاهش می‌یابد
↓
رسیدن به محدوده هدف
↓
کاهش یا توقف سرمایشاین فرآیند به کنترل دمای محفظه و کاهش کارکرد غیرضروری کمپرسور کمک می‌کند.
دمای هدف دقیقاً چیست؟
در یک سیستم واقعی، معمولاً نباید تصور کرد که دما همیشه دقیقاً یک عدد ثابت است.
برای مثال ممکن است کنترلر یک محدوده یا Setpoint + Hysteresis داشته باشد.
به‌صورت ساده:
دمای هدف: T
اگر دما > T + Δ
→ سرمایش فعال
اگر دما < T - Δ
→ سرمایش متوقف یا کاهش مییابدوجود هیسترزیس باعث می‌شود کمپرسور با هر تغییر بسیار کوچک دما مرتب روشن و خاموش نشود.
این موضوع برای عمر کمپرسور و پایداری عملکرد سیستم اهمیت دارد.
باز شدن درب چه تأثیری روی سرمایش دارد؟
هر بار که درب دستگاه باز می‌شود، بخشی از هوای سرد داخل محفظه خارج شده و هوای محیط وارد آن می‌شود.
در نتیجه بار حرارتی دستگاه افزایش پیدا می‌کند.
هرچه:
- درب بیشتر باز شود،
- مدت باز ماندن آن بیشتر باشد،
- دمای محیط بالاتر باشد،
سیستم باید انرژی بیشتری برای بازگرداندن دمای داخلی مصرف کند.
به همین دلیل طراحی درب و عایق‌بندی در تجهیزات سرمایشی وندینگ اهمیت زیادی دارد.
در استانداردها و طراحی تجهیزات سرمایشی، ویژگی‌های مربوط به درب و عایق نیز جزو عوامل مؤثر بر عملکرد حرارتی هستند.
عایق حرارتی چه نقشی دارد؟
هدف عایق این است که انتقال گرما بین داخل و بیرون دستگاه را کاهش دهد.
اگر بدنه دستگاه عایق مناسبی نداشته باشد، سیستم سرمایش مجبور است دائماً با ورود گرما از محیط مقابله کند.
عایق بهتر می‌تواند به کاهش بار سرمایشی کمک کند.
در طراحی تجهیزات سرمایشی، ضخامت و نوع عایق، ساختار درب و حتی فناوری‌های پیشرفته‌تر عایق از جمله مواردی هستند که برای افزایش بهره‌وری مورد بررسی قرار می‌گیرند.
تمیز بودن کندانسور چرا اهمیت دارد؟
کندانسور باید بتواند گرما را به محیط منتقل کند.
اگر سطح آن با گردوغبار و آلودگی پوشیده شود یا جریان هوا محدود شود، انتقال حرارت می‌تواند ضعیف‌تر شود.
در چنین شرایطی سیستم ممکن است برای رسیدن به دمای موردنظر مدت بیشتری کار کند.
به همین دلیل در نگهداری و سرویس وندینگ‌های سرد، بررسی مسیر هوای کندانسور اهمیت دارد.
راهنمای NAMA برای سرویس و بازگشایی محل‌های نصب وندینگ نیز صراحتاً بر بررسی دمای واحدهای سرد و پاک‌سازی اطراف کندانسور برای حفظ جریان هوای مناسب تأکید می‌کند.
اگر وندینگ خوب خنک نمی‌کند، مشکل از کجاست؟
کاهش توان سرمایش می‌تواند دلایل مختلفی داشته باشد.
برای مثال:
۱. مشکل در جریان هوا
فن ممکن است خراب شده باشد یا مسیر هوا مسدود شده باشد.
۲. کثیفی کندانسور
انتقال گرما به محیط کاهش پیدا می‌کند.
۳. مشکل کمپرسور
کمپرسور ممکن است نتواند فشار موردنیاز را ایجاد کند.
۴. مشکل در مدار مبرد
کمبود مبرد، نشتی یا اختلال در مدار می‌تواند عملکرد سیستم را کاهش دهد.
۵. خرابی سنسور
اگر سنسور دمای اشتباهی گزارش کند، کنترلر نیز تصمیم اشتباهی می‌گیرد.
۶. عایق یا درب نامناسب
ورود مداوم گرما باعث افزایش بار سرمایشی می‌شود.
بنابراین «خوب سرد نکردن» یک علامت است، نه یک تشخیص.
برای پیدا کردن علت واقعی باید کل سیستم بررسی شود.
چرا کمپرسور نباید دائماً روشن باشد؟
کمپرسور برای کارکرد مداوم بدون توجه به شرایط طراحی نشده است.
اگر کمپرسور تقریباً همیشه روشن باشد، باید مواردی مانند:
- دمای محیط
- عایق
- کندانسور
- فن‌ها
- بار محصول
- سنسور
- تنظیمات کنترلر
- مدار مبرد
بررسی شوند.
در مقابل، خاموش و روشن شدن بیش از حد کمپرسور نیز می‌تواند نشانه تنظیم نامناسب یا مشکل در سیستم کنترل باشد.
مصرف انرژی وندینگ سرد
سیستم سرمایش یکی از بخش‌های مهم مصرف انرژی در یک وندینگ سرد است.
مصرف انرژی تحت تأثیر عوامل مختلفی قرار می‌گیرد:
- ظرفیت کمپرسور
- راندمان کمپرسور
- راندمان فن‌ها
- دمای محیط
- کیفیت عایق
- دفعات باز شدن درب
- حجم محفظه
- مقدار و دمای محصولات
- تنظیمات کنترلر
- وضعیت کندانسور و اواپراتور
به همین دلیل نمی‌توان مصرف انرژی یک وندینگ را فقط بر اساس توان نامی کمپرسور تخمین زد.
آیا کمپرسور بزرگ‌تر همیشه بهتر است؟
خیر.
انتخاب کمپرسور باید متناسب با بار سرمایشی واقعی باشد.
کمپرسور بیش از حد کوچک ممکن است نتواند در شرایط سخت به دمای موردنظر برسد.
کمپرسور بیش از حد بزرگ نیز الزاماً به معنی عملکرد بهتر نیست و می‌تواند روی هزینه، کنترل، مصرف انرژی و سیکل کاری اثر بگذارد.
بنابراین ظرفیت سرمایش باید بر اساس شرایط واقعی دستگاه محاسبه و انتخاب شود.
دمای محیط چه تأثیری دارد؟
سیستم سرمایش باید گرمای داخل دستگاه را به محیط بیرون منتقل کند.
اگر دمای محیط بسیار بالا باشد، اختلاف دمای موردنیاز و شرایط دفع حرارت تغییر می‌کند و کار سیستم سخت‌تر می‌شود.
به همین دلیل عملکرد یک وندینگ در محیط خنک با عملکرد همان دستگاه در یک محیط بسیار گرم الزاماً یکسان نیست.
این موضوع هنگام طراحی دستگاه برای محیط‌هایی مانند:
- فرودگاه
- مراکز خرید
- سالن‌های انتظار
- فضای اداری
- محیط‌های نیمه‌باز
- مناطق گرمسیری
باید مورد توجه قرار گیرد.
کنترل هوشمند سیستم سرمایش
در یک وندینگ مدرن، کنترل دما می‌تواند بخشی از سیستم مدیریت کلی دستگاه باشد.
کنترلر می‌تواند اطلاعاتی مانند:
- دمای فعلی
- دمای هدف
- زمان کارکرد کمپرسور
- وضعیت فن
- خطاهای حرارتی
- تغییرات دما
را ثبت کند.
اگر دستگاه به شبکه متصل باشد، این اطلاعات می‌توانند برای سیستم مدیریت مرکزی نیز ارسال شوند.
استاندارد VDI 2.0 انجمن NAMA نیز برای تبادل داده میان سیستم‌های مدیریت و تجهیزات، قابلیت‌هایی مانند گزارش خطا و اطلاعات مدیریتی را پوشش می‌دهد.
چرا پایش دما برای محصولات غذایی اهمیت بیشتری دارد؟
در وندینگ مواد غذایی، دما فقط مسئله کیفیت عملکرد دستگاه نیست.
شرایط نگهداری محصول نیز اهمیت دارد.
به همین دلیل استانداردهای طراحی و بهره‌برداری تجهیزات فروش مواد غذایی روی کنترل مناسب شرایط نگهداری تمرکز دارند.
برای اپراتور نیز ثبت و پایش دما می‌تواند در نگهداری و تشخیص زودهنگام مشکلات مفید باشد.
در نتیجه، سیستم سرمایش و سیستم نظارت بر آن باید در کنار یکدیگر دیده شوند.
تفاوت وندینگ سرد و وندینگ معمولی
وندینگ معمولی ممکن است عمدتاً شامل:
کنترلر + سیستم پرداخت + مکانیزم فروش + سنسورها
باشد.
اما در یک وندینگ سرد، بخش دیگری نیز به این مجموعه اضافه می‌شود:
سیستم سرمایش + کنترل دما + مدیریت حرارتی
در نتیجه طراحی دستگاه پیچیده‌تر می‌شود.
از طرف دیگر، در یک وندینگ سرد، نگهداری و سرویس نیز اهمیت بیشتری پیدا می‌کند.
آینده سیستم‌های سرمایش وندینگ
توسعه تجهیزات سرمایشی به سمت کاهش مصرف انرژی، کنترل دقیق‌تر و استفاده از فناوری‌های جدیدتر ادامه دارد.
از جمله گزینه‌هایی که در صنعت مورد بررسی قرار گرفته‌اند می‌توان به:
- کمپرسورهای دورمتغیر
- موتورهای فن کم‌مصرف
- طراحی بهتر اواپراتور
- کندانسورهای با عملکرد بهتر
- عایق حرارتی پیشرفته‌تر
- کنترل هوشمند
- مبردهای با اثرات زیست‌محیطی کمتر
اشاره کرد.
در واقع هدف فقط «سرد کردن» نیست؛ بلکه باید بتوان این کار را با مصرف انرژی مناسب، پایداری دما و قابلیت اطمینان بالا انجام داد.
جمع‌بندی
سیستم سرمایش ماشین وندینگ در اصل یک چرخه انتقال حرارت است.
کمپرسور مبرد را فشرده می‌کند، کندانسور گرما را به محیط می‌دهد، بخش انبساط فشار مبرد را کاهش می‌دهد و اواپراتور گرمای داخل دستگاه را جذب می‌کند.
در کنار این اجزا، فن‌ها، سنسورها، کنترلر و عایق حرارتی نیز نقش مهمی در عملکرد نهایی دارند.
بنابراین برای ساخت یک وندینگ سرد، انتخاب یک کمپرسور به‌تنهایی کافی نیست. باید کل سیستم به‌صورت یک مجموعه مهندسی شود:
کمپرسور + کندانسور + اواپراتور + مدار مبرد + فن + عایق + سنسور + کنترلر
در نهایت، عملکرد خوب سیستم سرمایش زمانی حاصل می‌شود که ظرفیت تجهیزات، بار حرارتی، شرایط محیط، طراحی بدنه و منطق کنترل با یکدیگر هماهنگ باشند.
